PD系列直流数字表

Digital Panel power Meter

Quick Overview

可编程安装式电测量直流数显表是我公司利用专门模拟数字转 换芯片加微处理控制技术开发的新一代产品。适用于电站、电气开 关柜及各类电气设备测量或指示交直流电流、交直流电压,广泛用 于能源、机械、化工、轻工等行业的计量与测控。

OnLine Service:
Share:

一、概述

可编程安装式电测量直流数显表是我公司利用专门模拟数字转 换芯片加微处理控制技术开发的新一代产品。适用于电站、电气开 关柜及各类电气设备测量或指示交直流电流、交直流电压,广泛用 于能源、机械、化工、轻工等行业的计量与测控。

PD系列可编程安装式直流数字显示仪表(简称:直流数显表)该 产品除正常测量显示外,还具有以下的功能和特点:

1、 显示倍率通过面板上按钮操作,随时可以任意设置,使用非 常方便灵活。

2、 可选择被测量值的变送输出,输出为4〜20mA0〜5V4〜 12〜20mA等模拟量可选。

3、 可选择RS-485数字通讯接口,采用标准M0DBUS-RTU协议, 可连接256个不同仪表,传输距离达1.2公里。

4、 PD系列为直流数字显示表,通过输入直流标准信号如: 4〜 20mA等标准信号通过设置可以显示对应的物理量如温度、重量、流 量、压力等,也可以将对应的参量通过485接口传输到计算机系 统,并且它可以将对应的直流标准信号进行隔离输出,提高系统的 安全性;它可以带两路变送信号输出,并且两路输出是隔离的;也 可以说它还可以替代隔离端子。

5、 组合功能强、智能校零、校调、精度高、性价比极高。

6、 采用电脑自动较表,更精确自动、方便快捷。

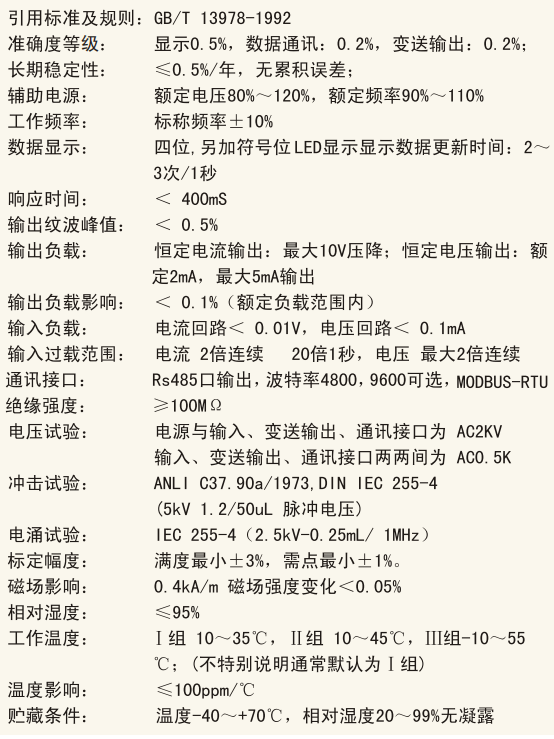

2.技术条件

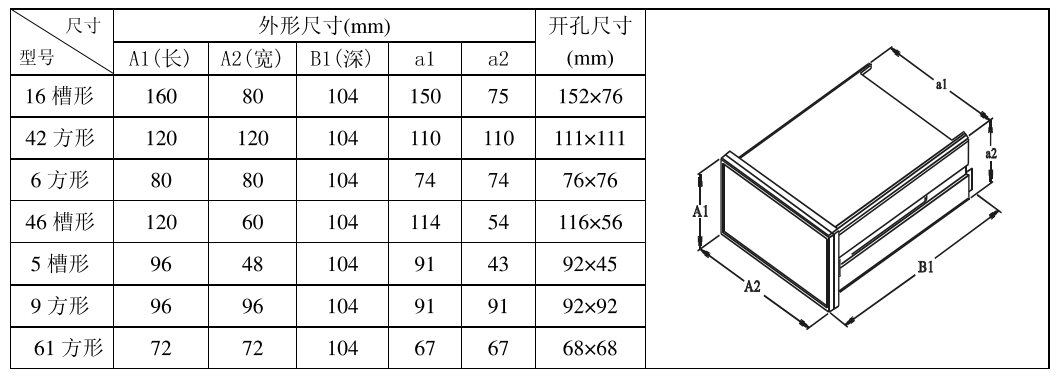

3、外形及安装尺寸:

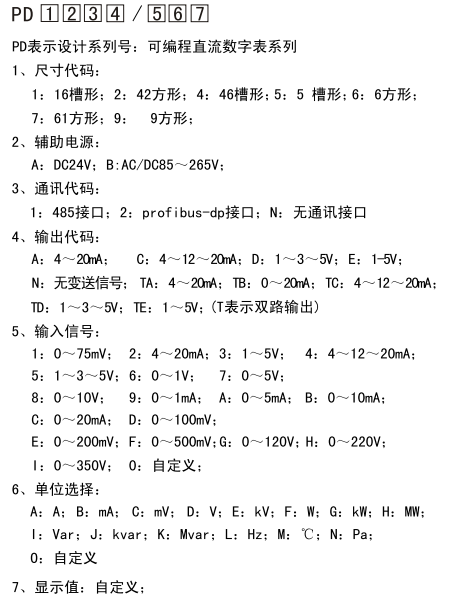

1.选型规范:


备注:
   1.PD系列仪表的两个输出是不共地的,这样做是为了 防止共模干扰;

   2. PDH 型号的仪表为高压快速响应的;
